Как устроен РК «Искандер»: оперативное реагирование

В состав ракетного комплекса «Искандер» входят:

Для начала нам придется разобраться с тем, что вообще такое «оперативно-тактические ракетные комплексы» (ОТРК), для чего они появились и с какой целью могут использоваться.

Последние крупномасштабные военные конфликты показывают, что существует совершенно определенная тенденция к ограничению борьбы на переднем крае. Экономить живую силу сегодня не просто модно: это позволяет сберечь ее для решающего удара, а первоначальную тяжесть войны берут на себя средства борьбы «с галерки» — авиация и ракеты средней и меньшей дальности.

При этом ракеты имеют перед самолетами ряд преимуществ. Хотя они не способны полностью подменить их собой, зато позволяют обойтись меньшими потерями и в финансовом, и в человеческом смысле. Именно для подобного удара и создаются ракетные комплексы, хорошим примером которых может служить советская «Точка» (в современном модифицированном виде — «Точка-У»). В локальных конфликтах это прекрасное оружие сдерживания, а для стран с небольшой площадью территории может стать полноценным стратегическим вооружением — то есть, способным поражать цели в любой ее точке.

Итак, тактические ракетные комплексы (в отличие, скажем, от межконтинентальных) предназначены для поражения противника непосредственно в области боевых действий. Ядерные боеголовки на такие ракеты сегодня устанавливать запрещено, это же касается химических и бактериологических зарядов — хотя в теории технически это возможно. Впрочем, и обычных боезарядов хватает: на тактические ракеты могут устанавливаться фугасные, зажигательные, противотанковые заряды и боеприпасы объемного взрыва.

Чтобы использование всего этого арсенала в современных условиях было эффективным, к ОТРК предъявляются самые серьезные требования по части точности стрельбы, автономности, мобильности, маневренности, быстроте развертывания, скрытности подготовки и нанесения удара, высокой автоматизации пуска и вероятности преодоления средств противоракетной обороны.

Как и в случае других вооружений такой сложности, разработкой комплекса занималось сразу множество конструкторских бюро и институтов, но головным предприятием выступило коломенское ФГУП «КБ Машиностроения», на счету которого великое множество легендарных средств защиты и нападения — зенитные комплексы «Игла» и ракетные «Точка-У», средства активной защиты «Арена»... здесь спроектирована львиная доля советских и российских минометов всех типов.

Работу над ракетным комплексом «Искандер» (по классификации НАТО SS-26 Stone) начал еще легендарный генеральный конструктор Сергей Павлович Непобедимый, взяв за основу крайне удачный ракетный комплекс «Ока» (SS-23 Spider в классификации НАТО). По некоторым данным, это был первый в истории ракетный комплекс, в котором задача преодоления средств ПРО решена с вероятностью, близкой к единице. К сожалению, эти великолепные комплексы были уничтожены по договору СССР — США от 1987 г. (мы еще вернемся к этому политическому факту ниже).

Продолжил разработку над ОТРК «Искандер» ученик Непобедимого и нынешний руководитель и генеральный конструктор КБ Машиностроения Валерий Кашин. И продолжил уже с расчетом на то, что продукт будет полностью укладывался в рамки действующих международных договоров.

Первое, что важно в ракетном комплексе «Искандер» — это большая дальность стрельбы, быстрота развертывания (время развертывания — 30 минут, до пуска — 4−16 минут, а интервал между пусками — 1 минута) и нанесения удара. В итоге комплекс практически не «маячит» в досягаемости противника и малоуязвим для него. Второе — крайняя точность стрельбы, что позволяет поражать средства ПВО и ПРО, вражеские самолеты и вертолеты (на аэродромах), командные пункты, узлы связи, а также ракетные комплексы и дальнобойную артиллерию противника.

Конечно, если на ракетный комплекс установить крылатые ракеты, арсенал целей значительно расширится, использование их на «Искандерах», похоже — дело времени. К этому вопросу мы еще вернемся ниже, а пока рассмотрим «обычные» ракеты.

Каждый ОТРК «Искандер» несет 2 ракеты 9М723К1 на пусковой установке и еще 2 в запасе. Это твердотопливные одноступенчатые ракеты, главное преимущество которых — управляемость и маневренность на всем протяжении полета с помощью аэродинамических и газодинамических рулей.

Самые активные маневры происходят на наиболее важных участках — стартовом и конечном. Основное полетное время ракета проводит на большой — до 50 км — высоте, а конструкция и специальное покрытие делают ее практически невидимой для радаров. Эта часть полета проходит на скорости около 2 100 км/ч. При этом на подлете к цели скорости и, соответственно, перегрузки на ракету достигают 20−30 единиц; потенциальная ракета-перехватчик должна лететь на скоростях с перегрузками еще в 2−3 раза большими, что пока что невозможно. В итоге «поймать» ее, прямо скажем, нереально.

Однако добраться до противника — еще полдела. Нужно точно поразить цель. Для этого ракета оснащена инерциальной системой наведения, а на последних этапах полета включается полностью автономная оптическая головка самонаведения. Для ее работы ракета уже в полете сама формирует оптическое изображение местности (при необходимости — и в ночное время) и сравнивает его с загруженным при подготовке к пуску «эталоном».

Этот механизм, реализованный и на некоторых американских ракетах, весьма надежен, точен и защищен от современных средств радиоэлектронной борьбы. Ей не нужны корректирующие сигналы со спутников. Впрочем, в качестве полезного дополнения ракета вполне может воспользоваться данными систем GPS или ГЛОНАСС.

Собственно, точность стрельбы ракетных комплексов «Искандер» засекречена. По одним данным, при дальности стрельбы до 500 км (в обычной версии) ракеты «Искандера» поражают цель с круговым вероятным отклонением 20−30 м. Иначе говоря, 50% выстрелов окажутся в очерченном вокруг мишени круге с таким радиусом, а из оставшихся 43% — в круге с радиусом 40−60 м. Однако более надежными выглядят сообщения о том, что КВО этих ракет не превышает пары метров!

Стартовая масса ракеты — 3,8 тонн, боевая часть весит 480 кг. Ракета может оснащаться 10-ю типами боевых частей, в том числе и кассетными.

ОТРК «Искандер» — это не только ракета и даже не просто ракета на пусковой установке. Это целый комплекс, включающий 6 отдельных машин, нашпигованных самой современной электроникой и, конечно, боевой расчет высококвалифицированных военных.

Самоходно-пусковая установка (СПУ) предназначена для хранения, транспортировки, подготовки и запуска по цели двух ракет. СПУ может реализовываться на основе колесных шасси формулы 8х8, которые производятся в Белоруссии, или отечественного БАЗ-6909 Брянского автозавода. (Кстати, рекомендуем заглянуть в нашу статью, посвященную советским военным тягачам-гигантам: «Динозавры Страны Советов».) СПУ способна взять на борт 19 т полезной нагрузки и двигаться по шоссе на скорости до 70 км/ч. Запас хода — 1000 км, расчет — 3 человека.

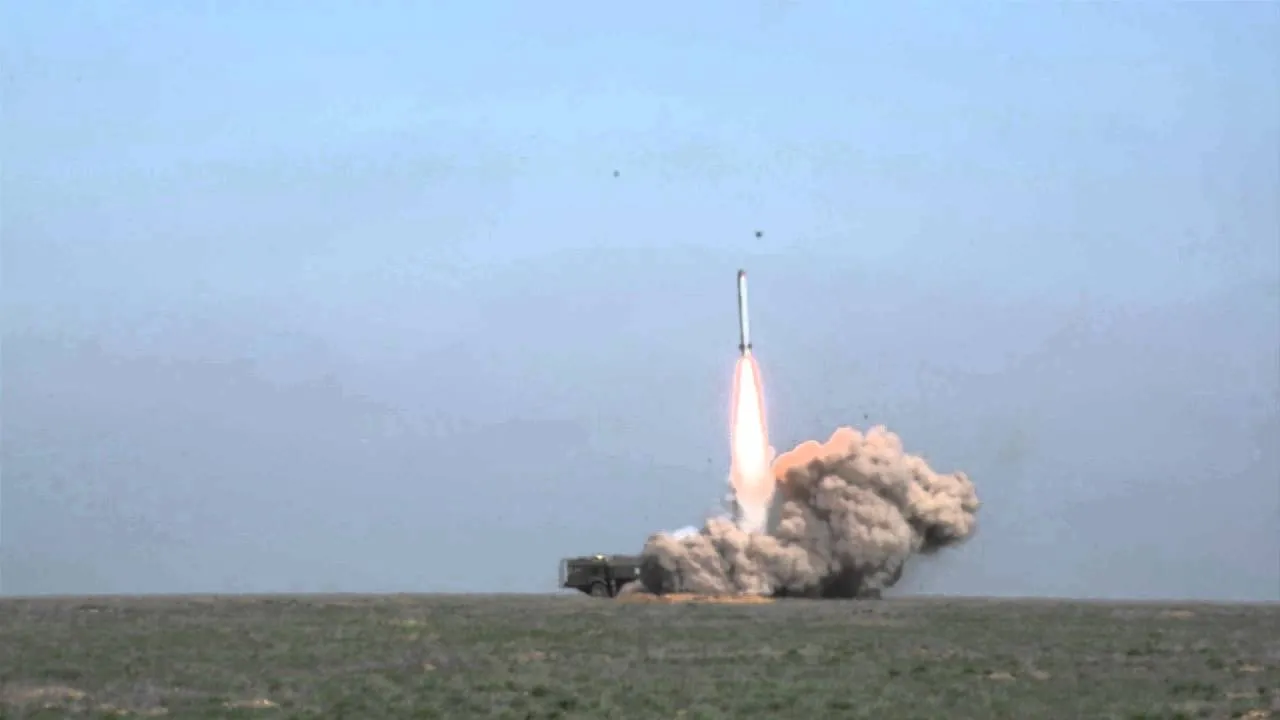

Пусковая ракетная установка очень быстро разворачивается: время от начала подготовки к пуску ракет и до начала отхода с ударной позиции после него не превышает 20 минут. При этом ей не требуется заранее подготовленных позиций; СПУ может работать везде, кроме болота и особо сыпучих песков. Экипажу даже не приходится выходить из кабины, все управление сосредоточено там.

Транспортно-заряжающая машина (ТЗМ). Несет еще 2 ракеты и погрузочно-разгрузочный кран на шасси МАЗ-79306. Расчет — 2 человека. «Отстрелявшись», пусковая установка отходит в укрытие, к ТЗМ, где быстро перезаряжается становится снова готова к нанесению удара.

Командно-штабная машина (КШМ), как ясно из ее названия, обеспечивает управление всем ракетным комплексом «Искандер». Она реализована на колесном шасси обычного КамАЗа, имеет 4 автоматизированных рабочих места. Дальность радиосвязи достигает 300 км (50 км на марше), расчет задания для ракет занимает не более 10 секунд, передача команд — еще 15 секунд. Развертывание и свертывание производятся за полчаса.

Машина регламента и технического обслуживания (МРТО) предназначена для проверки бортовой аппаратуры ракет и приборов, для проведения текущего ремонта. Весь цикл необходимых по регламенту проверок ракеты полностью автоматизирован и занимает всего 18 минут. Расчет 2 человека, колесное шасси КамАЗовское.

Пункт подготовки информации (ППИ) определяет координаты цели, готовит необходимые для ракет данные и передает их на пусковую установку (на первую задачу этот «мозг» тратит не более 2 минут, а на вторую — 1 минуту). Здесь готовится, что называется, «полетное задание» для ракеты, а также эталоны для системы оптического наведения. ППИ интегрирован со средствами современной разведки и может получать задания и назначенные цели из всех необходимых источников, в том числе со спутника, самолета или беспилотника. Расчет — 2 человека.

Машина жизнеобеспечения (МЖ) — для отдыха и питания боевых расчетов, вмещает одновременно до 8 человек.

Сегодня семейство «Искандеров» включает в себя три модификации:

Впрочем, и без переоснащения крылатыми ракетами размещенные в Калининградской области ракетные установки «Искандер» будут накрывать всю территорию Литвы, Латвии, Польши, восток Чехии и Германии, юг Эстонии. Так, Договор о ликвидации ракет средней и малой дальности, подписанный Михаилом Горбачевым и Рональдом Рейганом в 1987 г. прекратил свое действие 2 августа 2019 года. По его условиям, Россия (как и США) обязывалась не производить и не разворачивать наземные ракеты малой (500−1000 км) и средней (1000−5500 км) дальности.

Кроме того, надо учитывать тот факт, что США еще в 2002 г. в одностороннем порядке вышли из участия в еще одном важнейшем договоре — об ограничении систем ПРО (1972 г.), согласно которому страны не развертывать системы или компоненты ПРО для борьбы со стратегическими ракетами, не создавать системы ПРО территории страны и ограничиться одним элементом — либо вокруг столицы, либо в районе сосредоточения пусковых шахт (в России — центр в столице, в США — на базе Гранд-Форкс).

Именно из-за этого Россия не раз была готова выйти из договора 1987 г. еще до 2019 года для нейтрализации потенциальной угрозы, которую несут для нашей страны элементы американской ПРО в Европе. Так что реализация проекта установки ракет Р-500 на ракетный комплекс «Искандер» — вопрос более политический, чем технический, и все зависит от доброй воли российских и американских властей.
