Как комбайн отделяет зёрна от колоса: такое объяснение поймёт даже школьник
Вы поразитесь, насколько остроумна и сама конструкция молотилки, и терминология, которую применяют конструкторы комбайнов.
Julia Koblitz on Unsplash
Сбор зерна начинается с того, что жатка комбайна — огромная «челюсть» с вращающимся барабаном — срезает колосья и отправляет их внутрь корпуса.
Как устроена жатка, Techinsider недавно рассказывал. Когда мы готовили статью о ней, то убедились, что самый быстрый способ разобраться в хитром механизме — это прочитать объяснение, а потом посмотреть, как разные части работают, в 3D-анимации. С молотилкой мы поступили так же: в конце видео вы найдёте 2-минутный видеоролик и, если после чтения что-то останется неясным, то анимация снимет все вопросы.
Как комбайн очищает зерно
Итак, поехали.
- Жатка укладывает колосья на ленточный транспортёр, который довозит их до молотилки.
- Колосья проходят над камнеуловителем — жёлобом, в который ссыпаются крупные камни.
- Далее идёт молотильный барабан — широкое колесо с большими металлическими выступами, который мнёт и ворошит колосья, чтобы зерно отделилось.
- После барабана зерно и солома разделяются на два потока. Зерно, чешуйки (полова) и мелкий мусор попадают на транспортирующую решётку (о ней позже). Солома и невымолоченные колосья отправляются на соломотряс.
- Соломотряс похож на несколько пил с косыми зубьями, которые ходят друг относительно друга взад-вперёд. Из-за тряски остатки зерна высыпаются на ту же транспортирующую решётку.
- Пройдя по соломотрясу, солома попадает в измельчитель и выбрасывается на поле либо скатывается в копну на копнителе. Её путь закончен.
- Зерно, тем временем, трясут на решётке, имеющей второе забавное название — грохот. Пока зерно едет по ней к задней части комбайна, его обдувают снизу, сдувая шелуху. Мелкие камни и другой тяжёлый мусор сквозь решето ссыпаются вниз.
- Доехав до конца решётки, уже чистое зерно ссыпается в самую нижнюю часть корпуса, где горизонтальный шнек сгребает его на ещё один, на этот раз вертикальный транспортёр, ведущий в зерновой бункер.
- Попавшие на решётку недомолоченные колосья попадают в отдельный поддон, из которого наклонный шнек возвращает их в молотильный барабан. И всё сначала.

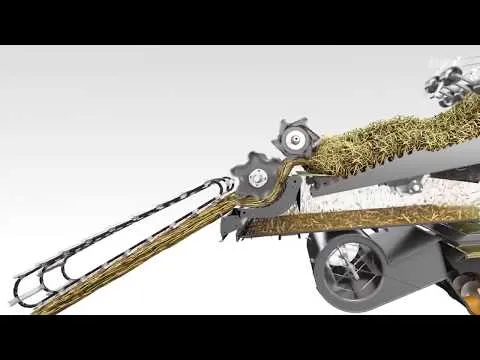

А теперь смотрим видео.
