БелАЗ-75710: обзор и технические характеристики уникального гиганта, способного перевозить 450 тонн груза

Первый вопрос, который мы задали нашему консультанту, звучал просто: «Зачем?» Ведь существует определенная логическая граница, поднимать грузоподъемность выше которой не имеет смысла, а порой и невозможно! Все дело в том, что себестоимость перевозки тонны груза напрямую зависит от грузоподъемности карьерного самосвала. Проще говоря, чем выше грузоподъемность, тем ниже себестоимость. Два 225-тонника в производстве и эксплуатации обойдутся значительно дороже одного вдвое большего самосвала. Как ни странно, необходимость в подобном гиганте подогрел мировой экономический кризис: рентабельность полезных ископаемых значительно упала, и возникла нужда в снижении стоимости добычи и транспортировки. Тут-то и появился БелАЗ.

Впрочем, разговоры о машине начались достаточно давно. Предварительные переговоры с потенциальными покупателями шли успешно, и БелАЗ решился на производство. Сборка гиганта — конечно, не конвейерная, а постовая, практически ручная — занимает всего лишь два месяца, да и разработали машину в рекордные сроки — от эскизного проекта до выхода из цеха прошло ровно два года.

В принципе, 75710 — это отдельный класс. Его сложно объединить с самосвалами, поднимающими от 320 до 363 т — они имеют другие конструктивные решения, порой иную компоновку. Собственно, даже внешне гигант совершенно не похож на прочие карьерные машины, но самое удивительное кроется внутри.

Для такого огромного автомобиля важнейший показатель — маневренность, тем более что карьерная работа требует достаточно точного подхода к месту загрузки и движения в сложных дорожных условиях. Для поворота конструкторы использовали два опорно-поворотных устройства, два шарнира. Каждый такой узел напоминает перевернутый экскаватор, только у экскаватора неподвижен низ, а башня вращается, здесь же неподвижной остается верхняя часть, а поворачиваются мосты. В самом начале разработки были мысли и о шарнирно-сочлененной системе с «ломающейся» рамой, но в такой конструкции есть очень слабое место — собственно шарнир, выход которого из строя превращает грузовик в груду металла. БелАЗ-75710 такого недостатка лишен.

Каркас самого большого БелАЗа в мире состоит из трех элементов — основной рамы и двух рам поворотных устройств, сочлененных с основой трехрядными роликовыми подшипниками диаметром 2,75 м. Каждая ось поворачивается с помощью двух гидроцилиндров: один толкает, другой тянет, или наоборот. Впрочем, все в машине на гидравлике — и управление, и подъем кузова, и тормозная система. Из пневматики — только стартер. Это мировая практика: из заводов, производящих карьерную технику, только Komatsu держится за пневматические системы, остальные же давно перешли на гидравлику — она проще и надежнее.

Поворот происходит так: водитель крутит руль, управляя гидравлическим насосом, а система подает давление на гидроцилиндры поворота. Мосты движутся по отдельности: сперва в крайнее положение поворачивается передний, затем доворачивается задний. Но схема совершенствуется — и уже реализована возможность одновременного поворота мостов, что здорово уменьшает радиус разворота (сегодня он составляет 19,8 м при общей длине машины 20 м). В планах — возможность одновременного поворота мостов в одном направлении, чтобы машина могла двигаться «крабом», но эта система будет реализована уже на других самосвалах серии.

На случай, если гидравлическая система поворота почему-то отказывает, самый большой БелАЗ оборудован пневмогидроаккумуляторами рулевого управления. Давления в них хватит на то, чтобы один раз повернуть оси от одного крайнего положения до другого, — это позволит в аварийной ситуации съехать с дороги, уступая место другому самосвалу. На 360-тоннике достаточно всего двух таких цилиндров, здесь же установлены целых шесть.

Интересно, что впервые на карьерной технике белорусы применили стойки стабилизаторов поперечной устойчивости. Это было ноу-хау БелАЗа: стабилизаторы обеспечивают и плавность хода, и боковую устойчивость от опрокидывания.

Помимо гидравлической системы поворота, живой интерес вызывает моторный отсек. По площади он сравним с гостиной обычной городской квартиры, по нему можно ходить, а при необходимости можно даже временно поселиться. Конечно, после выработки самосвалом ресурса. Два дизельных двигателя MTU DD 16V4000 мощностью по 2330 л.с. каждый (порожний грузовик может двигаться и на одном дизеле) соединены с генераторами. Генераторы вырабатывают ток, который в зависимости от нагрузки передается на электрические мотор-колеса. Таким образом, в автомобиле есть и межосевой, и межбортовой электрические дифференциалы — сколько энергии нужно для вращения каждого отдельно взятого колеса в данный момент, столько и расходуется.

Интересна система отвода отработанных газов от дизелей. От одного газы через глушитель выводятся на сторону — ничего особенного. А вот из другого они через газоприемник поступают... в платформу (именно платформу, а не кузов, как говорят некоторые). Суть в том, что при работе в условиях севера грунт примерзает, и платформу нужно постоянно подогревать. Использовать для этого отработанные газы — наиболее рациональное решение, к тому же сама платформа одновременно служит глушителем.

Гигант при ближайшем рассмотрении состоит из сотен элементов, каждый из которых имеет свое назначение, не всегда понятное с первого взгляда. Поэтому, «ползая» по машине (иначе и не скажешь — ощущение исключительно муравьиное), мы обращали особое внимание на детали.

Например, на платформе наварены поперечные ребра. Зачем? Ведь они помешают выгрузке руды! Все просто. Дело в том, что при доставке заказчику самосвал разбирается практически по винтику. Одна только рама самого большого БелАЗа в мире занимает три (!) железнодорожные платформы — на одну опирается, над двумя нависает. Платформа тоже разборная: снимаются борта, а плоскость разбирается на три части. На месте непосредственной работы платформа собирается и обваривается. Но ведь самосвал нужно как-то испытывать еще на заводе, причем вместе с платформой, — а сваривать ее нельзя, потому что детали имеют сложную форму, обратно без повреждений не распилишь. Поэтому для испытаний три составные части платформы временно скрепляются наварными швеллерами, которые легко срезаются перед транспортировкой. Аналогичной цели служат замеченные нами в кузове наварные крюки и цепи — сугубо для монтажа.

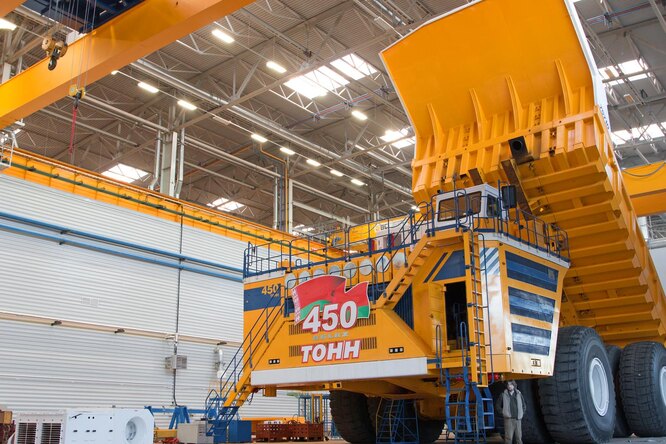

Позади поднятой платформы видны мощные тросы, соединяющие ее с рамой. Это страховка: если вдруг гидроцилиндр подъема откажет, 78-тонная платформа опустится вниз за 15 секунд, и если на раме находятся рабочие, это чревато тяжелыми последствиями. Тросы же стопорения в крайнем случае удержат кузов от резкого опускания.

Для плохо знакомых с карьерной техникой людей БелАЗ (как, впрочем, и другие самосвалы-гиганты) припасает еще одно удивительное открытие. Те круглые блестящие элементы спереди, которые большинство людей, рассматривая снимки, принимают за фары, на самом деле являются воздушными фильтрами. На БелАЗе-75710 их восемь штук. Забор воздуха идет снизу, а закрытые крышками-отражателями круглые отверстия — сугубо технологические, для монтажа и замены фильтров. Фары же находятся внизу — шесть маленьких квадратных светодиодных фонарей. Этого вполне достаточно.

Шины у грузовика стандартные — Bridgestone 59/80R63, такие же используются на большинстве карьерных грузовиков. Сегодня шины такой размерности делают только Bridgestone и Michelin, но на следующий год анонсирован выпуск аналога Goodyear, а через год резину для супергигантов будет выпускать и белорусская «Белшина». Грузоподъемность одной шины — 101,6 т, то есть восемь колес рассчитаны на 812,8 т (суммарная максимальная масса грузовика — 810 т).

Когда мы уезжали, самосвал уже начинали разбирать для отправки заказчику, то есть нам повезло — мы успели. На месте его будут собирать специалисты БелАЗ — вместе с машиной отправляется целая группа. Как ни странно, ресурс у подобных машин невелик — пять-шесть лет работы. Как же так, спросите вы, ведь обычные машины порой и 30 лет ездят! Но дело тут в условиях эксплуатации. Карьерный самосвал рассчитан на то, что его будут использовать 23 часа в сутки («лишний» час образуется из двух получасовых перерывов на дозаправку, краткий техосмотр и смену водителя). Средний пробег за «карьеру» достигает 600 000 км. Никакая машина не выдержит подобного режима с такими нагрузками, поэтому в данном случае это очень длительный срок эксплуатации. После списания карьерные самосвалы обычно идут на запчасти для своих еще работающих «коллег».

Распространенный вопрос: сколько же топлива «кушает» такой БелАЗ? Прямо скажем — прилично (но — нужно повториться — меньше, чем потребляли бы два вдвое меньших грузовика). В технических данных указана не слишком наглядная цифра: удельный расход топлива при номинальной мощности составляет 198 г/кВт·ч. Если же говорить проще, то за 12-часовой цикл грузовик «съедает» два бака по 2800 л каждый, то есть более 5000 л дизельного топлива за смену. Однако стоит оговориться: это максимальный расход при полностью груженом грузовике, как если бы он все 12 часов двигался с максимальной скоростью и 450 т породы. Конечно, на деле он потребляет значительно меньше топлива. Заправлять можно обычным способом, через горловину, но для ускорения процесса используются специальные топливозаправочные устройства, аналогичные ранее применявшимся в «Формуле-1».

В советское время автомобильные заводы имели очень высокую локализацию производства — до 80% деталей и комплектующих выпускалось в одном месте. За рубежом же, наоборот, комплектующие заказываются у десятков и даже сотен узкоспециализированных фирм. В этом смысле БелАЗ — завод европейского типа. На самом заводе делается чуть менее 50% деталей. Закупается высокопрочная шведская сталь Weldox 800, двигатели MTU, электросистемы Siemens, гидравлика Bosch, резина, система пожаротушения, централизованная система смазывания.

При этом большая часть закупаемого создается на других заводах по «белазовским» чертежам специально для белорусской техники — узкая специализация всегда позволяет достигнуть более высокого качества. Непосредственно на БелАЗе делаются мосты, рамы, платформы, кабины, оперение, ступицы, редукторы мотор-колес, но главное, что есть здесь, в Жодино, — это светлые головы. Грузовики полностью разработаны на основе набранного более чем за полвека опыта.

Конечно, подобные машины имеют весьма ограниченное применение — потому к 2013 году их производителей в мире насчитывалось меньше десятка. Но востребованность велика, и завод не работал в убыток — гиганты делались исключительно по предварительным договоренностям с заказчиком. На самом большом БелАЗе есть и конвейер (мы писали о нем в марте 2009 года), но на нем собираются машины до 220 т. Для более тяжелых грузовиков используется постовая сборка. И потому, когда вы слышите, как создатели «Роллс-Ройсов» или «Мазерати» хвастаются ручной сборкой и уникальностью своих машин, вспомните о белорусских исполинах. Вот это настоящая ручная работа и действительно сложные и оригинальные технические решения. Здесь излишнего пафоса не требуется. С 450 т это просто не имеет смысла — цифры говорят сами за себя.

Двигатели

Трансмиссия

Тормоза

Рулевое управление

Подвеска

БелАЗ-75710 расход топлива

Грузоподъемность, размеры, скорость

Интересно, что в 2014 году с помощью карьерного самосвала было перевезено 503,5 тонн пиковых грузов, включая собственный вес в 360 тонн. Это достижение установило новый рекорд для Книги Гиннесса и заставило профессиональное сообщество снова удивиться способностям БелАЗа. В свою очередь, американским автопроизводителям не удалось зарегистрировать свою попытку перевезти максимальный груз весом 470 тонн.

Редакция выражает благодарность за помощь в подготовке материала ОАО «БЕЛАЗ» и лично инженеру-конструктору КБ компоновки Александру Насковцу за интересный и квалифицированный рассказ о машине.
