Когда кривая сборка – это не плохо, а хорошо: как работает удивительная перициклическая коробка передач
![Когда кривая сборка – это не плохо, а хорошо: как работает удивительная перициклическая коробка передач Когда кривая сборка – это не плохо, а хорошо: как работает удивительная перициклическая коробка передач](https://images.techinsider.ru/upload/img_cache/4f7/4f7bc4934ceba0d39c83b34342608cbe_ce_1152x768x107x0_cropped_510x340.webp)
Его собрал из 3D-деталей механик-любитель, владелец канала Retsetman. Редуктор чем-то похож на планетарную коробку передач: есть ведущая и ведомая шестерни, а между ними еще одна, установленная с перекосом в 4° по отношению к остальным шестерням.
Из-за этого перекоса зубцы шестерней входят в зацепление не все вместе, а лишь с одной стороны. Количество зубьев на шестернях отличается на небольшую величину.
![Промежуточная шестерня в перициклическом редукторе устанавливается под небольшим углом к оси самого редуктора. Промежуточная шестерня в перициклическом редукторе устанавливается под небольшим углом к оси самого редуктора.](https://images.techinsider.ru/upload/img_cache/76b/76b08be7c695b3936905273bf7c8c0da_cropped_510x287.webp)
Что это дает

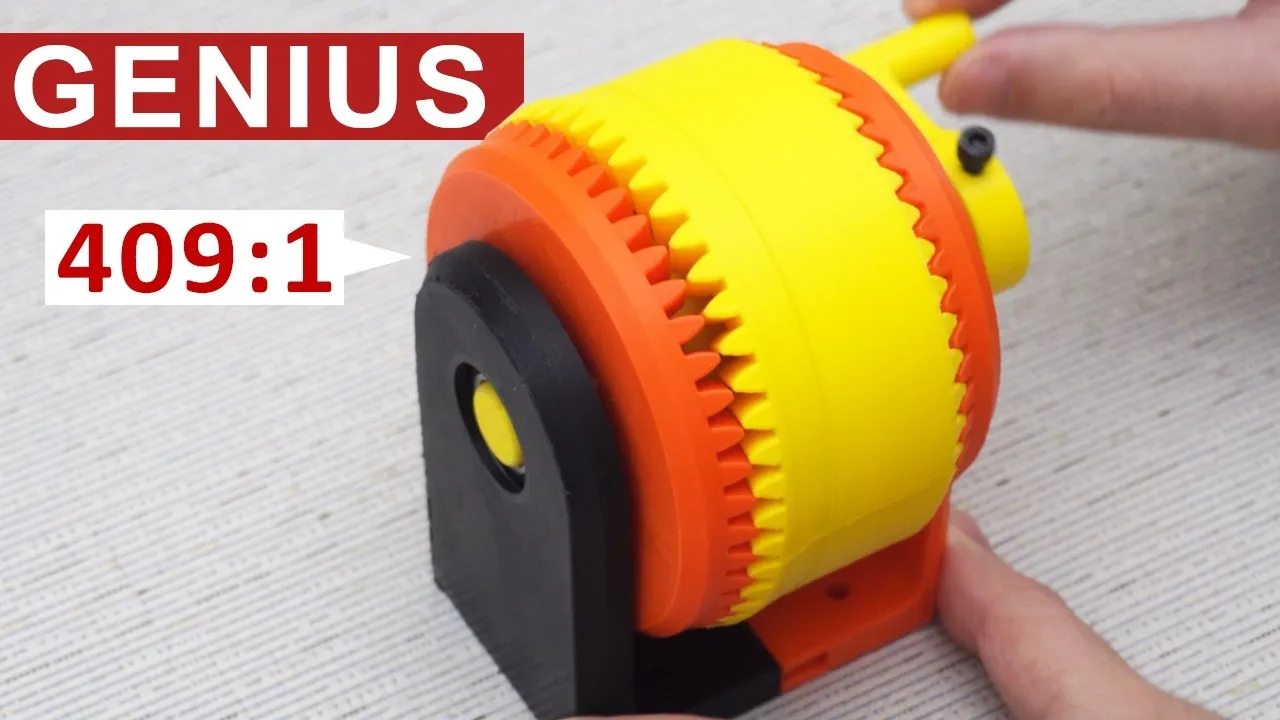

На видео даже невооруженным глазом можно заметить, в чем фишка необычного устройства. Ведомая шестерня крутится намного, очень намного медленнее, чем ведущая. То есть, обеспечивается колоссальный мультиплицирующий эффект – в своих опытах Retsetman получал передаточное число от 41,25:1 до 409:1. Четырехсот девяти, Карл!
![Перициклический редуктор Перициклический редуктор](https://images.techinsider.ru/upload/img_cache/ff9/ff9f496ca04388b3b8b84ac52f0769dd_cropped_510x287.webp)
При этом перициклическая коробка передач гораздо более компактна, чем даже червячная передача, хотя последняя редко дает передаточное число выше, чем 40:1 – для сравнения Retsetman собрал и червячный редуктор.
С точки зрения практики, с помощью перициклических редукторов можно создавать компактные и экономичные приводы для сверхбольших механизмов – например, таких, которые устанавливают ракету-носитель на стартовой площадке.
В чем подвох
Недостатки у перициклического редуктора тоже есть. Из-за нерегулярного зацепления он создает вибрационные волны. Наверное, его можно уравновесить с помощью балансиров, это уже дело техники. Так что, инженеры, ловите идею.
Посмотрите оригинальный 14-минутный видеоролик. Он снят нескучно и довольно залипателен.
