Как сделать электродвигатель из проволоки и батарейки
Как работает электродвигатель из батарейки и проволоки
Проволочный мотор — исключительно изящная в своей лаконичности конструкция. Каждый элемент в ней выполняет несколько функций. Батарейка служит источником питания, увесистым статором и опорой для ротора. Магнит — это и источник постоянного магнитного поля, и крепежный элемент, и щеточно-коллекторный узел.
Наконец, проволочная рамка — это отличный ротор со встроенными щетками. На проводник электрического тока, находящийся в магнитном поле постоянного магнита, действует сила Ампера, заставляющая его перемещаться. Опыт позволяет наблюдать и побочный эффект, свойственный всем электродвигателям, — выделение тепла: достаточно дать моторчику поработать несколько минут, и батарейка (в данном случае замкнутая практически накоротко) станет горячей.
Каждый ключевой компонент в нашей системе выполняет несколько задач одновременно:
- Батарейка служит источником энергии, статором и опорой для ротора;
- Неодимовый магнит является источником постоянного магнитного поля, креплением и коллекторно-щёточным узлом;
- Шайба обеспечивает дополнительную устойчивость батарейки;
- Медная проволока представляет собой эффективный ротор со встроенными щётками.
Как сделать моторчик из батарейки и проволоки
Конструкций проволочных моторов существует великое множество, поэтому вы всегда можете придумать собственные варианты. Для опыта понадобится батарейка, круглый неодимовый магнит (его покрытие проводит электрический ток) и медная проволока. Медь хорошо проводит ток, но не притягивается к магниту. Если вам достанется проволока в изоляции (такую используют для намотки трансформаторов и катушек для «взрослых» электромоторов), зачистите ее в местах соприкосновения с батарейкой и магнитом.
Порядок действий при создании одного из вариантов электромотора из проволоки и батарейки:
Возьмите батарейку AA и плотно обмотайте её проводом, сделав минимум 20 оборотов, оставив около 5 сантиметров от концов провода. Чем плотнее намотка, тем лучше.
Завяжите концы провода простыми узлами, образуя кольцо, и расположите узлы так, чтобы линия, соединяющая их, проходила через центр катушки.
Снимите изоляцию с половины провода, выходящего из катушки, с обеих сторон. Если на проводе нет изоляции, оставьте его как есть.
Чтобы сделать две петли для крепления катушки и соединения её с батарейкой, вам потребуются два отрезка зачищенного провода.
Разместите магнит под катушкой, закрепите держатели, встряхните катушку, и она должна начать вращаться.

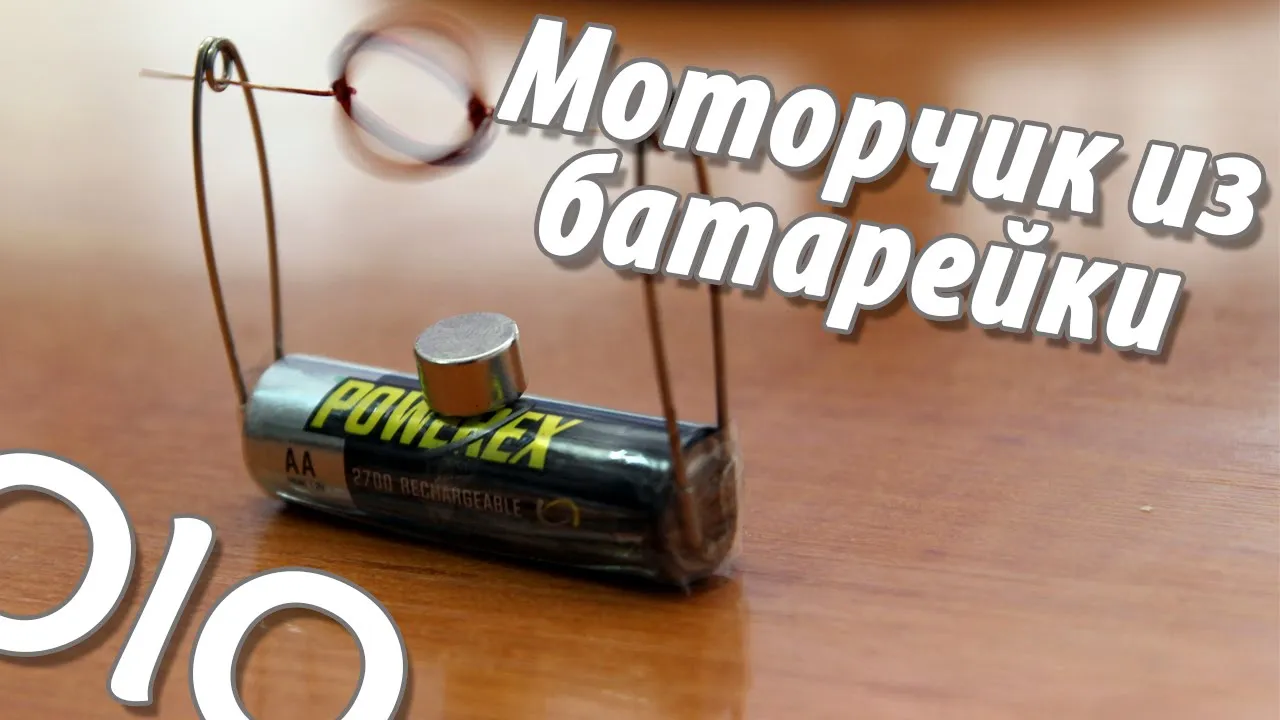

Как сделать электродвигатель из проволоки и батарейки: видео
